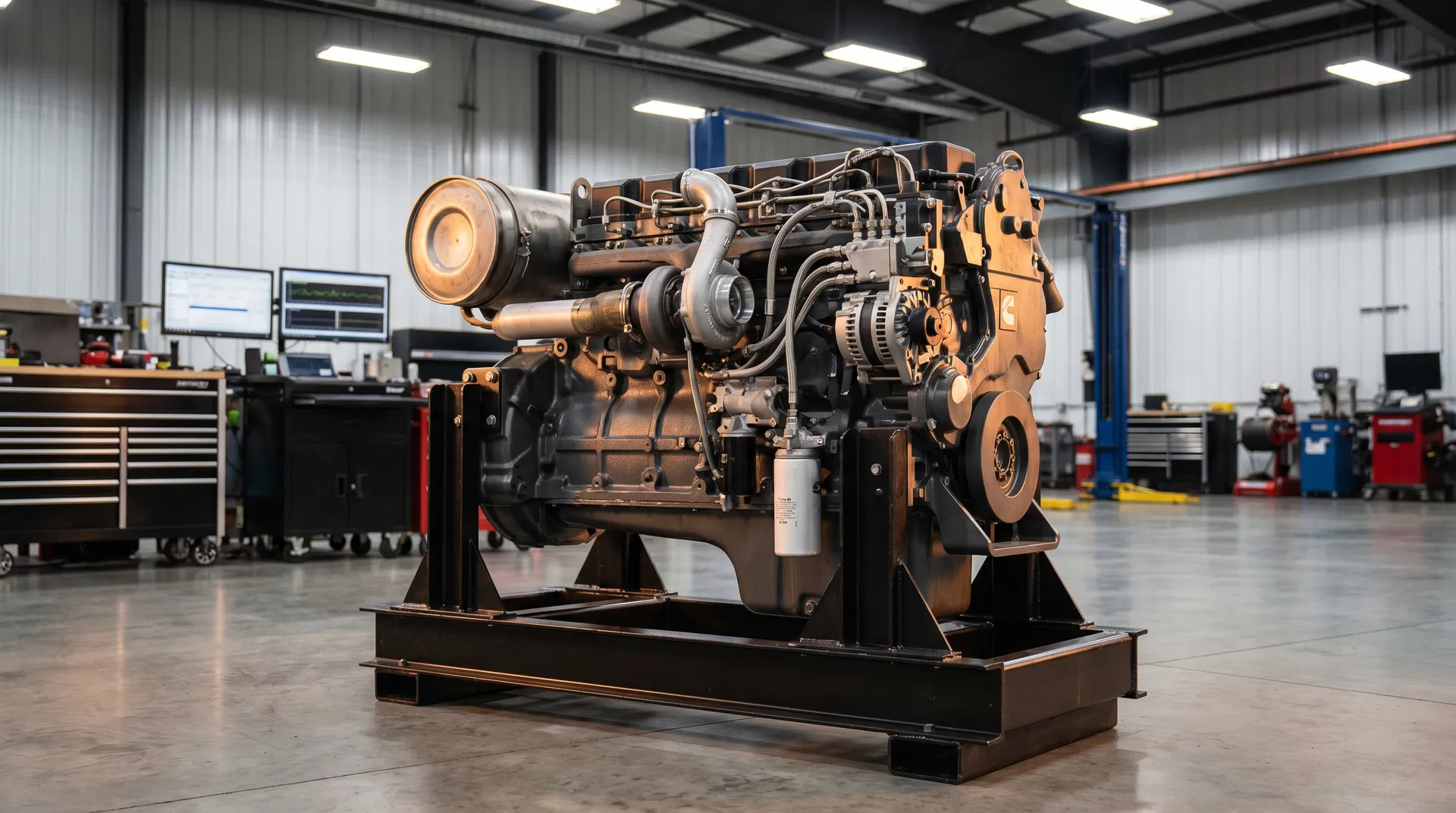

Cummins X11 Engine
HomeCummins X11Engine Overview
Cummins OEM Training

X11 CM2670 — Engine Introduction

Complete overview of the Cummins X11 CM2670 X126B heavy-duty diesel engine. Covers engine specifications, XPI high-pressure common rail fuel system, VGT turbocharger, EGR system, and system architecture for NS VI / Euro VI compliance.

ENGINE OVERVIEW

Engine Identity

The Cummins X11 CM2670 X126B is a heavy-duty inline 6-cylinder diesel engine with 10.8 L displacement, designed for automotive (bus and truck) applications. It meets NS VI / Euro VI emission standards through advanced combustion optimization combined with a full aftertreatment system.

SERVICE MODELX11 CM2670 X126B
CONTROLLERCM2670D
APPLICATIONB = Automotive
EMISSION CERTNS VI / Euro VI
DATAPLATERocker Lever Cover

Key Systems

XPI Fuel System

High-pressure common rail, up to 2000 bar. Gear pump + HP pump + 6 solenoid injectors.

VGT Turbocharger

Variable geometry turbo with PWM actuator. Compressor inlet P/T sensor.

EGR System

Stepper-motor EGR valve, EGR cooler, exhaust throttle for thermal management.

Aftertreatment (ATS)

DOC + DPF + SCR + ASC. UL2.2 DEF dosing. 97% DeNOx efficiency.

CM2670D ECM

96-pin OEM (J2) + 96-pin engine (J1). 4x SAE J1939 data links. INSITE v8.5+.

ENGINE SPECIFICATIONS

PARAMETERSPECIFICATIONNOTES
Engine FamilyX-Series (X11)11-liter class
Displacement10.8 LInline 6-cylinder
Emission StandardNS VI / Euro VIFull aftertreatment required
Fuel SystemXPI Common RailUp to 2000 bar rail pressure
TurbochargerVGTPWM-controlled actuator
EGR TypeCooled EGRStepper motor valve
AftertreatmentDOC + DPF + SCR + ASCUL2.2 DEF dosing
ECMCM2670D2x 96-pin connectors
Data Links4x SAE J19392 public + 2 private
Cam SensorHall-effect6+1 tooth pattern
Crank SensorHall-effect60-2 tooth pattern
Firing Order1-5-3-6-2-4Overhead adj. marks A-F
Service ToolINSITE v8.5+J1939 communication
Wiring DiagramPN 5504467X11 CM2670 X126B
Fault Code ManualPN 5504466X11 CM2670 X126B
Service ManualPN 5504465X11 CM2670 X126B

XPI FUEL SYSTEM

XPI Common Rail Fuel Circuit
FUEL TANKSupplyLIFT PUMPGear-DrivenLow PressureFUEL FILTER+ WIF Sensor30 μmWater DetectionXPI HP PUMPHigh PressureEFC Valve (PWM)Up to 2000 barCOMMON RAILRail Pressure SensorPiezoelectric+ PRV (Relief)350-2000 barINJECTORS (6x)Solenoid-ActuatedECM-ControlledCyl 1 2 3 4 5 6FUEL RETURN (LOW PRESSURE)CM2670D ECM — FUEL CONTROL

VGT TURBOCHARGER

TYPE

Variable Geometry

Adjustable vane nozzle ring controls exhaust flow to turbine wheel

ACTUATOR

PWM-Controlled

ECM commands position based on load, speed, altitude

SENSORS

Compressor Inlet P/T

OEM-provided, mounted after air filter. TMAP on intake manifold.

EGR SYSTEM

EGR VALVE

Stepper Motor

Precise position control for EGR flow rate regulation

EGR COOLER

Coolant-Cooled

Reduces recirculated exhaust temperature before intake

EXHAUST THROTTLE

Thermal Management

Closes to raise exhaust temp for DPF regeneration

SYSTEM ARCHITECTURE

X11 CM2670 — Complete Engine System Flow
AIR PATHAIR FILTERInlet P/TCHARGE AIRCOOLERTMAPP + T SensorFUEL PATHFUEL TANKLIFT PUMP+ WIF FilterXPI HP PUMPEFC (PWM)COMMON RAIL350-2000 barENGINEX11 — 10.8 L I6Firing: 1-5-3-6-2-4EXHAUST PATHVGT TURBOPWM ActuatorBOOST AIREXHAUSTTHROTTLEDOCOxidationDPFParticulateDEF DOSINGUL2.2 Pump850 kPaSCR97% DeNOxASCNH₃ SlipTAILPIPEClean ExhaustEGR LOOPCM2670D ECMJ1: 96-pin EngineJ2: 96-pin OEMLEGENDAir / BoostFuelExhaustClean ExhaustEGRECM Control

SERVICE INFORMATION

Documentation

Wiring DiagramPN 5504467
Fault Code ManualPN 5504466
Service ManualPN 5504465

Use QuickServe Online with ESN (Engine Serial Number) for model-specific service data lookup. Dataplate located on rocker lever cover.

Diagnostic Tools

INSITE Softwarev8.5 or higher
CommunicationSAE J1939 (4 links)
Test LeadPN 5299368
Connector Test ToolPN 2892512
INLINE AdapterJ1587/J1708 or J1939

QUICK REFERENCE TABLE

PARAMETEREXPECTED VALUEFAULT INDICATION
Engine Displacement10.8 LN/A
ConfigurationInline 6-cylinderN/A
Emission StandardNS VI / Euro VIN/A
ECM ModelCM2670DN/A
Rail Pressure (Idle)350-500 bar< 300 bar
Rail Pressure (Rated)1400-2000 bar< 1200 bar
Cam Sensor Pattern6+1 teethMissing pulses
Crank Sensor Pattern60-2 teethMissing pulses
Firing Order1-5-3-6-2-4N/A
Oil Pressure SwitchOpens 48-62 kPaNo switch
INSITE Version Requiredv8.5+Older versions
J1939 Data Links4 channels< 4 active
ECM ConnectorsJ1 (96-pin) + J2 (96-pin)Damaged pins
Wiring Diagram PN5504467N/A
Fault Code Manual PN5504466N/A
Service Manual PN5504465N/A
Aftertreatment System

DOC, DPF, SCR, ASC, UL2.2 DEF dosing

CM2670 Control System

ECM, sensors, actuators, fault codes

Key Skills & Procedures

Overhead adjustment, INSITE tests
